射频芯片频率损失及优化浅析

刘荣富团队

一．产生的原因分析

射频芯片的 RF Return Loss 产生的原因是多方面的，涉及到与散热基板的贴合、引线针脚焊线、粘接胶水或焊接材料、盖子材料、外围连接器和插接件、表面处理、温度变化、电磁干扰和射频干扰、制造工艺和精度、频率依赖性、外部环境条件等多个因素。以下是这些因素的详细说明：
1. 与散热基板的贴合：
– 射频芯片通常直接安装在散热基板上，而基板的贴合性能会直接影响 RF Return Loss。不良的贴合可能导致阻抗不匹配和信号反射。
1. 引线针脚焊线：
– 引线针脚的设计和焊接质量会对 RF Return Loss 产生影响。不良的焊接可能导致信号传输过程中的反射和损耗。
1. 粘接胶水或焊接材料：
– 在射频芯片的组装中使用的粘接胶水或焊接材料的选择和性能也会对 RF Return Loss 产生影响。不同的材料可能具有不同的介电特性，从而改变射频电路的阻抗。
1. 盖子材料：
– 封装芯片的盖子材料（金属或塑料）也是影响 RF Return Loss 的因素之一。盖子的材料和设计可能改变射频信号的传播和反射。
1. 外围连接器和插接件：
– 外部连接器和插接件的设计和质量对 RF Return Loss 有直接影响。连接器的阻抗匹配和连接质量会影响整个射频系统的性能。
1. 表面处理：
– 封装外壳和散热基板的表面处理可能影响材料的导电性能和介电特性，从而改变射频信号的传输特性。
1. 温度变化：
– 温度的变化可能导致材料的膨胀和收缩，影响射频电路的物理性质。温度变化还可能导致连接部分的松动或变形，进而影响 RF Return Loss。
1. 电磁干扰和射频干扰：
– 附近的电磁场和射频干扰可能导致射频信号的干扰和反射，增加 RF Return Loss。因此，电磁兼容性是射频系统设计的重要考虑因素。
1. 制造工艺和精度：
– 制造工艺和组装的精度直接关系到芯片的性能。组装过程中的误差、对齐不良或制造缺陷都可能引起 RF Return Loss 的变化。
1. 频率依赖性：
– 射频芯片的特性通常会随频率的变化而变化，这也影响 RF Return Loss 的频率依赖性。
1. 外部环境条件：
– 外部环境条件，如湿度、化学物质暴露等，可能导致射频材料的老化或腐蚀，进而影响 RF Return Loss。

总体而言，综合考虑以上因素并进行合适的仿真和测试是确保射频芯片 RF Return Loss 符合设计要求的重要步骤。对于不同的应用场景，可能需要针对性地优化上述因素。
- 优化解决方案
因素1：散热基板的贴合

仿真和测试手段：

– 仿真：使用热仿真软件，如ANSYS或COMSOL，对散热基板的热分布进行模拟。

– 测试：使用红外热像仪或热电偶测量实际散热基板的温度分布。

优化方法：

– 优化基板和芯片的接触表面，确保良好的导热接触。

– 选择高导热系数的散热材料。

– 考虑添加散热片或风扇以提高散热效果。

—

因素2：引线针脚焊线

仿真和测试手段：

– 仿真：使用电磁场仿真软件，如HFSS，对焊线的电磁特性进行模拟。

– 测试：使用网络分析仪（VNA）测量引线针脚的 S 参数。

优化方法：

– 优化引线的布局和设计，减小阻抗不匹配。

– 选择高导电性的焊接材料。

– 确保焊接工艺的高质量，减小焊接损耗。

—

因素3：盖子材料

仿真和测试手段：

– 仿真：使用电磁场仿真软件，如CST Studio Suite，对盖子材料的电磁特性进行模拟。

– 测试：使用VNA测量盖子材料的 S 参数。

优化方法：

– 选择与射频特性相匹配的盖子材料。

– 优化盖子的形状和设计，减小对射频信号的影响。

– 考虑在盖子内部添加衰减材料。

—

因素4：外围连接器和插接件

仿真和测试手段：

– 仿真：使用电磁场仿真软件，如HFSS，对连接器和插接件的电磁特性进行模拟。

– 测试：使用VNA测量连接器和插接件的 S 参数。

优化方法：

– 选择阻抗匹配的连接器。

– 优化连接器和插接件的设计，减小反射和损耗。

– 确保连接器的质量和连接稳定性。

—

因素5：表面处理

仿真和测试手段：

– 仿真：使用电磁场仿真软件，对表面处理的影响进行模拟。

– 测试：使用VNA测量表面处理后的材料的电磁特性。

优化方法：

– 选择与射频特性相匹配的表面处理方法。

– 优化表面处理的工艺，确保一致性和稳定性。

—

因素6：温度变化

仿真和测试手段：

– 仿真：使用热仿真软件，对温度变化对射频电路的影响进行模拟。

– 测试：在不同温度下测量射频电路的性能。

优化方法：

– 选择温度稳定性高的材料。

– 考虑温度补偿电路的设计。

– 进行温度循环测试，评估系统在不同温度下的性能。

—

因素7：电磁干扰和射频干扰

仿真和测试手段：

– 仿真：使用电磁场仿真软件，对电磁干扰和射频干扰进行模拟。

– 测试：在电磁干扰环境中测试射频电路的性能。

优化方法：

– 添加屏蔽结构，减小外部电磁干扰。

– 优化电路布局，减小射频干扰。

– 使用滤波器和吸收材料降低干扰。

—

因素8：制造工艺和精度

仿真和测试手段：

– 仿真：使用制造仿真软件，模拟射频电路制造过程中的影响。

– 测试：制造多个样品，通过测量验证其射频性能的一致性。

优化方法：

– 优化制造流程，确保每个产品的制造过程一致性。

– 使用高精度的制造设备和工艺，减小制造误差。

– 考虑使用自动化制造流程，提高一致性。

—

因素9：频率依赖性

仿真和测试手段：

– 仿真：使用频域仿真软件，模拟不同频率下射频电路的特性。

– 测试：使用频谱仪测量射频电路在不同频率下的响应。

优化方法：

– 选择适用于整个工作频率范围的材料和元器件。

– 优化电路设计，减小频率依赖性。

– 进行频域仿真，了解电路在不同频率下的性能。

—

因素10：外部环境条件

仿真和测试手段：

– 仿真：使用环境仿真软件，模拟射频电路在不同外部环境条件下的性能。

– 测试：在实际外部环境中测试射频电路的性能。

优化方法：

– 使用防护性的外壳和封装，减小外部环境对电路的影响。

– 选择适应多种外部条件的材料。

– 进行可靠性测试，评估电路在恶劣环境下的寿命和性能。

—

因素11：其它因素

仿真和测试手段：

– 仿真：针对具体的其它因素，使用相应的仿真工具进行模拟。

– 测试：针对其它因素，选择合适的测试方法进行验证。

优化方法：

– 针对具体的其它因素，采取相应的优化策略。

– 结合仿真和测试结果，进行全面的系统优化。

– 不断迭代优化，根据实际应用情况进行调整。

—

综合考虑以上因素，通过仿真和测试手段获取的数据可以指导相应的优化措施。这些方法和优化策略应根据具体的射频系统要求和设计特点来调整和应用。在实际应用中，可能需要综合考虑多个因素，采用多种手段的组合，进行多方面的仿真和测试，以达到对 RF Return Loss 的全面优化，以全面提升射频电路的性能。

三．射频芯片树脂盖 vs. 金属盖 vs. 陶瓷盖性能比较分析
1. 树脂盖
优点：

– 轻量化：树脂盖相对较轻，有助于减小整体设备的重量。

– 成本较低：制造成本相对较低，适用于大规模生产。

– 设计灵活性：树脂盖可以根据设计需求进行形状和颜色的定制。

缺点：

– 绝缘性能较差：树脂的绝缘性能相对较差，可能影响射频电路的性能。

– 导热性差：树脂的导热性能较差，可能对芯片的散热造成一定影响。

性能指标：

– 介电常数（ε）：相对较高，可能引起信号传输的损耗。

– 热导率：相对较低，不利于散热。
1. 金属盖
优点：

– 优异的导电性：金属盖具有良好的导电性，有助于屏蔽电磁干扰。

– 良好的散热性能：金属具有良好的导热性，有助于散热。

– 较好的封装性能：可以提供较好的封装保护，防止外部环境对射频电路的影响。

缺点：

– 重量较大：金属相对较重，可能增加整体设备的重量。

– 制造成本较高：金属加工制造成本相对较高。

性能指标：

– 导电性：优异，有助于屏蔽电磁干扰。

– 导热性：优异，有助于良好的散热。
1. 陶瓷盖
优点：

– 良好的导电性：陶瓷盖具有良好的导电性，有助于电磁屏蔽。

– 优异的机械强度：陶瓷材料具有较高的机械强度，可以提供较好的封装保护。

缺点：

– 成本较高：陶瓷材料制造成本相对较高。

– 相对脆弱：陶瓷相对脆弱，容易受到外部冲击损坏。

性能指标：

– 导电性：良好，有助于电磁屏蔽。

– 机械强度：优异，提供良好的封装保护。

射频频率的影响

对于树脂盖、金属盖和陶瓷盖，其射频频率的影响主要表现在以下方面：
1. 信号传输损耗：
– 树脂盖：由于较高的介电常数，可能导致信号传输损耗增加。

– 金属盖：对于射频频率，金属盖能提供较好的电磁屏蔽效果，减小传输损耗。

– 陶瓷盖：具有较好的导电性，有助于电磁屏蔽，减小传输损耗。
1. 散热性能：
– 树脂盖：由于导热性差，可能对芯片的散热性能产生一定影响。

– 金属盖：具有良好的导热性，有助于良好的散热，适用于高频射频器件。

– 陶瓷盖：具有一定的导热性，相对于树脂盖有更好的散热性能。

综合考虑应用场景、成本和性能需求，选择适合的封装材料对于射频芯片的设计至关重要。

四．LCP（Liquid Crystal Polymer）盖子和陶瓷盖两者在芯片封装上的对比分析

LCP（Liquid Crystal Polymer）盖子和陶瓷盖两者在芯片封装上各有优势，选择取决于具体的应用需求。以下是它们的一些比较：
1. 材料特性：
– LCP盖子： LCP是一种高性能的工程塑料，具有轻量、优异的机械性能和尺寸稳定性的特点。它的导热性相对较低，但在一些特殊的高频应用中，其介电常数和损耗 tangent（损耗正切）可能是关键考虑因素。

– 陶瓷盖：陶瓷通常具有更高的导热性和更低的介电常数。这使得陶瓷在一些需要更好散热和电气性能的应用中更为合适。
1. 导热性能：
– LCP盖子： LCP的导热性能通常较差，因此在高功率应用中，可能需要采取额外的散热措施。

– 陶瓷盖：陶瓷具有较高的导热性，能够更有效地将芯片产生的热量传导到盖子表面，并通过散热结构散发出去。
1. 制造复杂性和成本：
– LCP盖子： LCP通常比陶瓷更容易加工和成型，制造工艺相对简单，成本较低。

– 陶瓷盖：陶瓷的加工和制造相对复杂，通常需要高温烧结等特殊工艺，因此制造成本可能较高。
1. 尺寸和重量：
– LCP盖子： LCP是轻量材料，可以实现较轻盈的封装，适合对重量要求敏感的应用。

– 陶瓷盖：陶瓷相对较重，因此可能增加整体封装的重量。
1. 电气性能：
– LCP盖子： LCP在高频应用中的电气性能可能受到一些限制，但对于一般的封装需求通常是足够的。

– 陶瓷盖：陶瓷具有较低的介电常数，适用于对电气性能要求较高的应用，如高频射频封装。

最终的选择应该根据具体的应用场景和需求进行评估。如果散热性能和电气性能是首要考虑的因素，可能更倾向于选择陶瓷盖。如果制造成本和加工复杂性是主要关切点，并且应用场景对轻量化有要求，那么LCP盖子可能更适合。

四．B阶胶水与A阶胶水粘接盖子的芯片管壳对射频芯片的影响

A阶胶水

优点：

– 良好的粘接性能： A阶胶水具有较好的粘接性能，能够牢固连接芯片和管壳。

– 低介电常数：通常具有较低的介电常数，对射频信号传输的影响相对较小。

缺点：

– 可能导致机械应力：在温度变化或机械应力的情况下，A阶胶水可能引入一定程度的机械应力，影响射频性能。

– 导热性较差：通常导热性相对较差，可能对散热性能产生一定的影响。

性能指标：

– 粘接强度：评估A阶胶水与芯片、管壳之间的粘接强度。

– 介电常数：考虑A阶胶水的介电常数对射频信号的影响。

B阶胶水

优点：

– 较低的热膨胀系数： B阶胶水通常具有较低的热膨胀系数，有助于减小温度变化引起的机械应力。

– 较好的导热性：通常导热性较好，对散热性能有一定的提升。

缺点：

– 可能影响射频信号传输： B阶胶水的介电性能和导电性能可能对射频信号传输产生一定的影响。

– 较高的成本：通常较高性能的B阶胶水制备成本较高。

性能指标：

– 热膨胀系数：评估B阶胶水的热膨胀系数，考虑温度变化对芯片和管壳的影响。

– 导热性：评估B阶胶水的导热性能，考虑其对散热性能的影响。

– 介电性能：评估B阶胶水的介电性能，考虑其对射频信号传输的影响。

对射频频率的影响

A阶胶水：

– 信号传输损耗：由于较低的介电常数，A阶胶水对射频频率的传输损耗相对较小。

– 可能引入损耗：在一些情况下，A阶胶水可能在高频射频应用中引入一些信号损耗。

B阶胶水：

– 信号传输损耗：介电性能和导电性能的影响可能导致B阶胶水引入一定的传输损耗。

– 温度变化影响：由于较低的热膨胀系数，B阶胶水对温度变化引起的机械应力相对较小。

在选择A阶胶水和B阶胶水时，需根据具体应用场景、射频频率要求以及成本等方面进行权衡。可能需要通过仿真和实测手段评估其对射频芯片性能的具体影响，并采取相应优化措施。

五．散热器件和封装外壳选择
1. Flange法兰
1.1 散热材料类型：

– CPC材料：

– CTE（热膨胀系率）：取决于具体的CPC复合材料，通常在范围内。

– TC（导热率）：通常具有较高的导热性能。

– 介电常数：一般较低，有利于射频性能。

– 金属（铜等）：

– CTE：较高，需要考虑与其他材料的匹配。

– TC：高，优越的导热性能。

– 介电常数：金属的介电常数极低，对射频性能无明显影响。

1.2 作用：

– 散热片：提供了有效的散热表面，通过与周围环境的换热，降低芯片温度。

– 机械支持：可以作为机械支撑结构，支持芯片和其他组件。
1. Sidewall墙体
2.1 作用：

– 固定和引线：提供了对芯片的机械支持和固定，并可用于引线连接。

2.2 相关对芯片的参数和特性：

– 机械强度：需要足够的强度来支持芯片和其他组件。

– 引线设计：对引线布局和连接性能有影响。

– CTE：需要考虑与芯片和其他材料的匹配。
1. Lid盖板
3.1 相关材料类型：

– LCP盖板：

– 性能特点：具有优异的机械性能、尺寸稳定性，适用于高频射频应用。

– 金属盖板：

– 性能特点：提供较好的屏蔽效果，同时具备机械强度。

– 陶瓷盖板：

– 性能特点：具有良好的尺寸稳定性和耐高温性能，适用于一些特殊环境。

3.2 作用：

– 芯片保护：提供对芯片的物理保护，防止尘埃、湿气等对芯片的影响。

– EMI屏蔽：金属和陶瓷盖板可提供有效的电磁屏蔽，减小对周围电路的干扰。

在选择时需根据具体应用场景和需求，权衡不同材料的性能，例如对机械强度、热膨胀系率、导热率、介电常数等要求。在射频芯片设计中，除了考虑散热和保护外，还需要关注对射频性能的潜在影响。

Photo By fujisu

在射频芯片封装中，不同封装材料对介电常数和信号功率损失的影响至关重要。以下是对各种封装材料的介电常数、信号功率损失以及其他相关因素的综合比较：
1. LCP盖子（液晶聚合物）：
– 介电常数范围： 2.8 到 3.0

– 信号功率损失： LCP通常具有较低的介电损耗，因此在高频射频应用中，信号功率损失相对较小。

– 其他因素：

– 温度对LCP的介电常数影响较小。

– 机械性能和尺寸稳定性较好。
1. 树脂盖：
– 介电常数范围： 3.0 到 4.0

– 信号功率损失：介电常数较LCP略高，可能导致更高的介电损耗，引起一定的信号功率损失。

– 其他因素：

– 温度对信号功率损失的影响相对较小。

– 机械性能和尺寸稳定性一般。
1. 陶瓷盖：
– 介电常数范围：通常低于2.5

– 信号功率损失：陶瓷通常具有较低的介电损耗，对信号功率损失的影响较小，适用于高频射频应用。

– 其他因素：

– 温度对陶瓷的介电常数影响相对较小。

– 机械性能和尺寸稳定性好，但相对较重。
1. 金属盖：
– 介电常数范围：相对较低

– 信号功率损失：金属一般不引起额外的介电损耗，对信号功率损失的影响较小。

– 其他因素：

– 可能引起电磁干扰（EMI）。

– 机械性能和尺寸稳定性较好。
1. 玻璃盖子：
– 介电常数：取决于具体材料，一般较低

– 信号功率损失：玻璃的介电损耗一般较小，但具体取决于材料的选择。

– 其他因素：

– 温度对信号功率损失的影响相对较小。

– 需要特别注意设计，以确保玻璃不引起额外的损耗。

在选择封装材料时，除了考虑介电常数和信号功率损失外，还需要综合考虑其他因素，例如热稳定性、机械性能、尺寸稳定性、重量以及制造成本等。对于高频射频应用，通常会选择介电常数低、损耗小的材料，以最小化信号功率损失。
- 较大温度对芯片管壳上盖封装的影响
正负5度的温差可能对芯片管壳上盖封装的品质产生一些影响，尤其是在高精密度和高要求的应用中。以下是可能的影响：
1. 热膨胀引起的机械应力：
– 温差可能导致芯片管壳上盖材料的热膨胀不一致，从而产生机械应力。这可能导致封装结构的畸变，影响封装的一致性和稳定性。
1. 导热性能变化：
– 温度变化可能影响材料的导热性能，进而影响整个封装结构的散热性能。这可能导致在高温条件下散热效果较差，影响芯片的性能和稳定性。
1. 胶水性能变化：
– 温度变化可能影响封装中使用的胶水的性能，包括黏附力和硬度。这可能导致胶水不均匀熔封，引起介电常数的变化，从而影响信号传输性能。
1. 封装密封性能：
– 温差可能导致封装结构的密封性能变化，影响封装的准气密性。这可能导致气体渗透或泄漏，对封装内部产生负面影响。
1. 材料性能的变异：
– 温度变化可能导致材料性能的微小变化，包括弹性模量、硬度等。这些变化可能对封装的物理特性产生影响，例如偏位、翘起等问题。
1. 产品一致性下降：
– 由于温差引起的各种变化，产品的一致性可能下降，尤其是在对封装品质要求极高的应用中，这可能会影响产品的合格率。

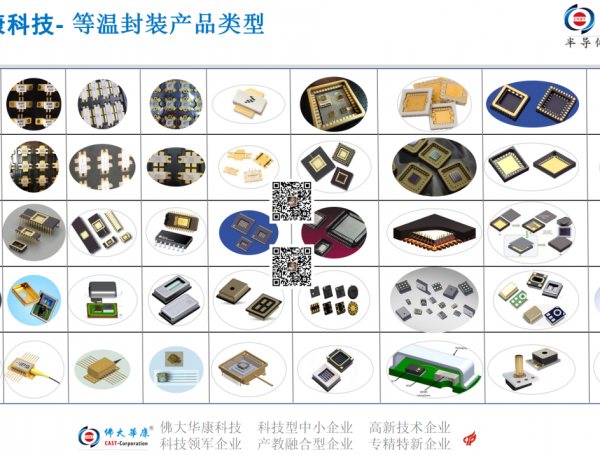

为了应对这些问题，通常需要采用先进的温控技术，例如等温空腔封装技术，确保封装过程中的温度保持稳定。这有助于减小温差引起的问题，提高封装的品质和一致性。
